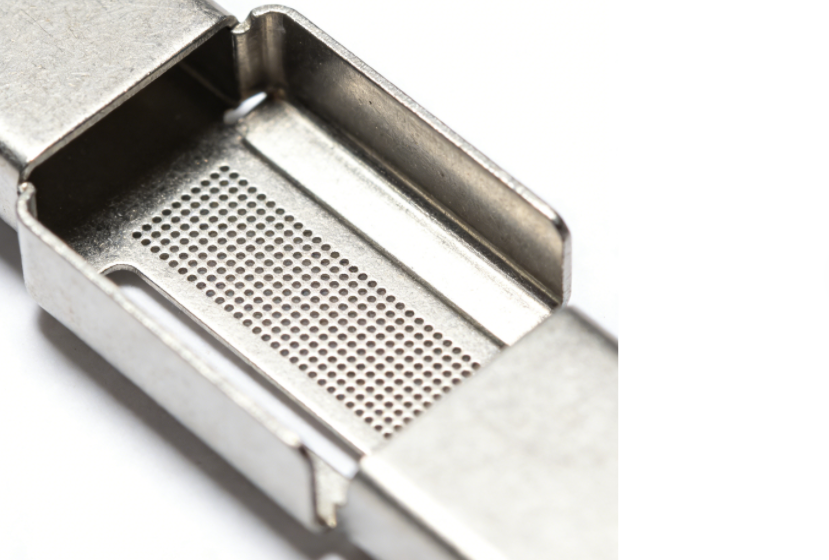

微小件微孔沖壓后出現翹曲、孔徑收縮、邊緣起皺——這些變形問題讓不少企業頭疼。0.1mm厚的不銹鋼片沖完0.08mm孔后彎成“月牙狀”，鈦合金微針沖壓后孔徑縮小0.005mm，看似是沖壓參數的問題，實則根源多在材料預處理環節。未經過針對性處理的材料，內部應力失衡，沖壓時受力就易“失控變形”，做好預處理才能從源頭規避風險。

　　不銹鋼(316L為主)的變形多因“內應力殘留”，適配“低溫退火+表面除應力”預處理。沖壓前將不銹鋼片放入180-200℃的退火爐中保溫2小時，緩慢降溫至室溫，可消除軋制過程中殘留的內應力;隨后用15kHz超聲波清洗10分鐘，去除表面油污和氧化層，避免沖壓時受力不均。某電子廠加工0.1mm不銹鋼傳感器片，未預處理時變形率達15%，優化后變形率降至0.3%，孔徑精度穩定在±0.005mm。

　　鈦合金的變形核心是“硬度高、塑性差”，需“高溫退火+表面活化”雙重處理。將鈦合金坯料在700-750℃下保溫1小時，隨爐冷卻至300℃后空冷，既能降低硬度(HRC從38降至30)，又能提升塑性;之后用稀鹽酸溶液進行表面活化30秒，去除氧化膜，增強材料與模具的適配性。某醫療企業加工鈦合金微針，未預處理時沖壓開裂率20%，變形率8%，經預處理后兩項指標均降至0.5%以下。

　　塑料類醫用材料(如PEEK)的變形源于“溫敏性”，預處理關鍵在“恒溫調濕”。將材料置于50℃、濕度40%的環境中靜置48小時，讓內部水分均勻分布，避免沖壓時因溫度驟變導致收縮變形;沖壓前還需預熱至60℃，提升材料流動性。某器械廠用此方法加工PEEK微孔部件，變形導致的廢品率從12%降至1%。

　　預處理的“細節把控”同樣重要。不同厚度的材料退火時間需調整，0.05mm薄料保溫1小時即可，0.5mm厚料則需3小時;預處理后的材料需在24小時內沖壓，避免再次吸附水分或產生新應力。建議建立材料預處理檔案，記錄每種材質的溫度、時間參數及處理效果，確保批量生產的一致性。

　　微小件微孔沖壓變形，本質是材料“內在狀態”與沖壓受力不匹配。針對不銹鋼、鈦合金、塑料等不同材質，精準匹配退火、活化、調濕等預處理工藝，就能讓材料“聽話”，從源頭減少變形，保障沖壓精度與產品品質。
